PQ640H气动偏心半球阀

型号：PQ640H-6Q/PQ640H-10Q/PQ640H-16Q//PQ640H-10C/PQ640H-16C/PQ640H-10P/PQ640H-16P
规格：DN50-DN2000
适用温度：≤80℃
适用介质：水

压力：PN6~PN16
连接方式：法兰
驱动方式：气动
材质：球墨铸铁、铸钢、不锈钢

立即咨询

添加二维码为您服务！

产品特性
结构性能
外形尺寸

概述

PQ640H气动偏心半球阀是一种采用气动执行器驱动的偏心半球阀。其通过压缩空气驱动执行机构，结合阀杆的偏心曲轴设计，实现阀瓣快速、稳定的启闭与调节。该阀门以金属硬密封结构为核心，兼具优异的耐磨、耐高温特性及自动化控制优势，广泛适用于石油、化工、冶金、环保等要求频繁启闭或远程自动控制的严苛工况，是实现管道流体高效切断与过程自动化的可靠装置。

PQ640H气动偏心半球阀产品图

特点

1. 气动执行快速可靠：配备气动活塞式或齿轮齿条式执行机构，响应迅速，启闭时间短，支持远程及自动化控制，并可集成定位器实现精确比例调节。

2. 偏心金属硬密封：阀瓣与阀座采用堆焊硬质合金或超硬材料，结合偏心曲轴运动实现启闭无摩擦、密封零泄漏，耐冲刷、耐高温高压。

3. 双向密封与长寿命：阀门设计为双向均可密封，密封副在启闭过程中几乎无磨损，使用寿命长，尤其适合含颗粒、浆料等苛刻介质。

4. 流阻小、防堵塞：全开时阀体通道与管道内径基本一致，流通能力强，压损小，不易造成介质沉积与堵塞。

5. 结构紧凑易集成：执行器与阀体一体化设计，安装方便，支持多种控制信号与附件扩展，便于融入自动化系统，维护简便。

PQ640H气动偏心半球阀结构图

零部件名称材料表

零部件名称	常用材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	PTFE、碳素纤维+PTFE、对位聚苯
填料	V型PTFE、柔性石墨

性能规范表

性能规范表
公称压力	0.6	1.0	1.6	MPa
强度试验压力	0.9	1.5	2.4
密封试验压力	0.66	1.1	1.76
适用温度	≤80			℃

外形尺寸标准要求

1、阀门的结构长度按GB/T12221的标准

2、连接法兰按GB/T17241.6的标准

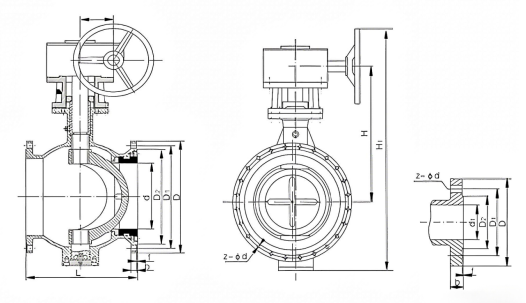

PQ640H气动偏心半球阀尺寸图

外形尺寸表

公称压力PN(Mpo)	公称通径DN		尺寸(mm)
公称压力PN(Mpo)	mm	in	L法兰	D	D1	D2	D6	b	f	Z-φd
1.0	40	–	165	145	110	85	–	16	3	4–18
	50	–	178	160	125	100	–	16	3	4–18
	65	–	190	180	145	120	–	18	3	4–18
	80	–	203	195	160	135	–	20	3	4–18
	100	–	229	215	180	155	–	20	3	8–18
	125	–	254	245	210	185	–	22	3	8–18
	150	–	267	280	240	210	–	24	3	8–23
	200	–	292	335	295	265	–	24	3	8–23
	250	–	330	390	350	320	–	26	3	12–23
	300	–	356	440	400	368	–	26	4	12–23
	350	–	400	500	460	428	–	28	4	16–23
	400	–	405	565	515	482	–	28	4	16–25
	450	–	480	615	565	532	–	30	4	20–25
	500	–	533	670	620	585	–	30	4	20–25
	600	–	680	780	725	685	–	34	5	20–30
	700	–	740	895	840	800	–	38	5	24–30
	800	–	850	1010	950	905	–	42	5	24–34
	900	–	1100	1115	1050	1005	–	38	5	28–33
	1000	–	1200	1230	1160	1080	–	38	5	28–36
	1200	–	1300	1455	1380	1292	–	44	5	28–39

公称压力PN(Mpo)	公称通径DN	尺寸(mm)
公称压力PN(Mpo)	mm	in	L法兰	D	D1	D2	D6	b	f	Z-φd
1.6	40	－	165	145	110	85	－	16	3	4－18
	50	－	178	160	125	100	－	16	3	4－18
	65	－	190	180	145	120	－	18	3	4－18
	80	－	203	195	160	135	－	20	3	8－18
	100	－	229	215	180	155	－	20	3	8－18
	125	－	254	245	210	185	－	22	3	8－18
	150	－	267	280	240	210	－	24	3	8－23
	200	－	292	335	295	265	－	26	3	12－23
	250	－	330	405	355	320	－	30	3	12－25
	300	－	356	460	410	375	－	30	4	12－25
	350	－	400	520	470	435	－	34	4	16－25
	400	－	406	580	525	485	－	36	4	16－30
	450	－	480	640	585	545	－	40	4	20－30
	500	－	533	705	650	608	－	44	4	20－34
	600	－	680	840	770	718	－	48	5	20－41
	700	－	740	910	840	788	－	50	5	24－41
	800	－	850	1020	950	898	－	52	5	24－41
	900	－	1100	1120/1125	1050	998	－	44	5	28－39
	1000	－	1200	1255	1170	1110	－	46	5	28－42
	1200	－	1300	1485	1390	1325	－	52	5	32－48

特别说明：浙江善流阀门科技有限公司是开维喜集团旗下高端阀门品牌，阀门产品研发和迭代速度较快，上述阀门产品的概述特点、性能规范、零部件名称材料、CAD结构图纸、外形尺寸及重量、阀门使用说明书等阀门技术参数与规范文件仅供参考，实际工程应用请联系我们的销售工程师免费获得支持，谢谢！
