概述

本产品为热静力波纹管式蒸汽疏水阀，依靠凝结水温度变化驱动波纹管的热胀冷缩，通过感温元件直接控制阀瓣启闭，以介质温度为唯一判定基准。低温凝结水进入时，波纹管收缩开启阀口排水；高温蒸汽靠近时，波纹管受热膨胀推动阀瓣关闭止汽，排水温度可调，实现过冷度调节。

全不锈钢波纹管为感温驱动一体化元件，无需外部动力或压差信号。结构紧凑，体积小巧，安装姿态不受限制。阀内始终存有水封，天然阻止蒸汽泄漏，漏汽率极低。适用于小排量、低负荷、蒸汽压力稳定的小型伴热管线、蒸汽夹套、散热器等工况，尤其适用于需防止设备过热的低温加热场景。区别于浮球式依靠液位机械驱动的连续大排量排水方式，本阀为间歇式排放，排水温度低于饱和蒸汽温度，利用低温冷凝水温度关闭阀门，实现节能阻汽。

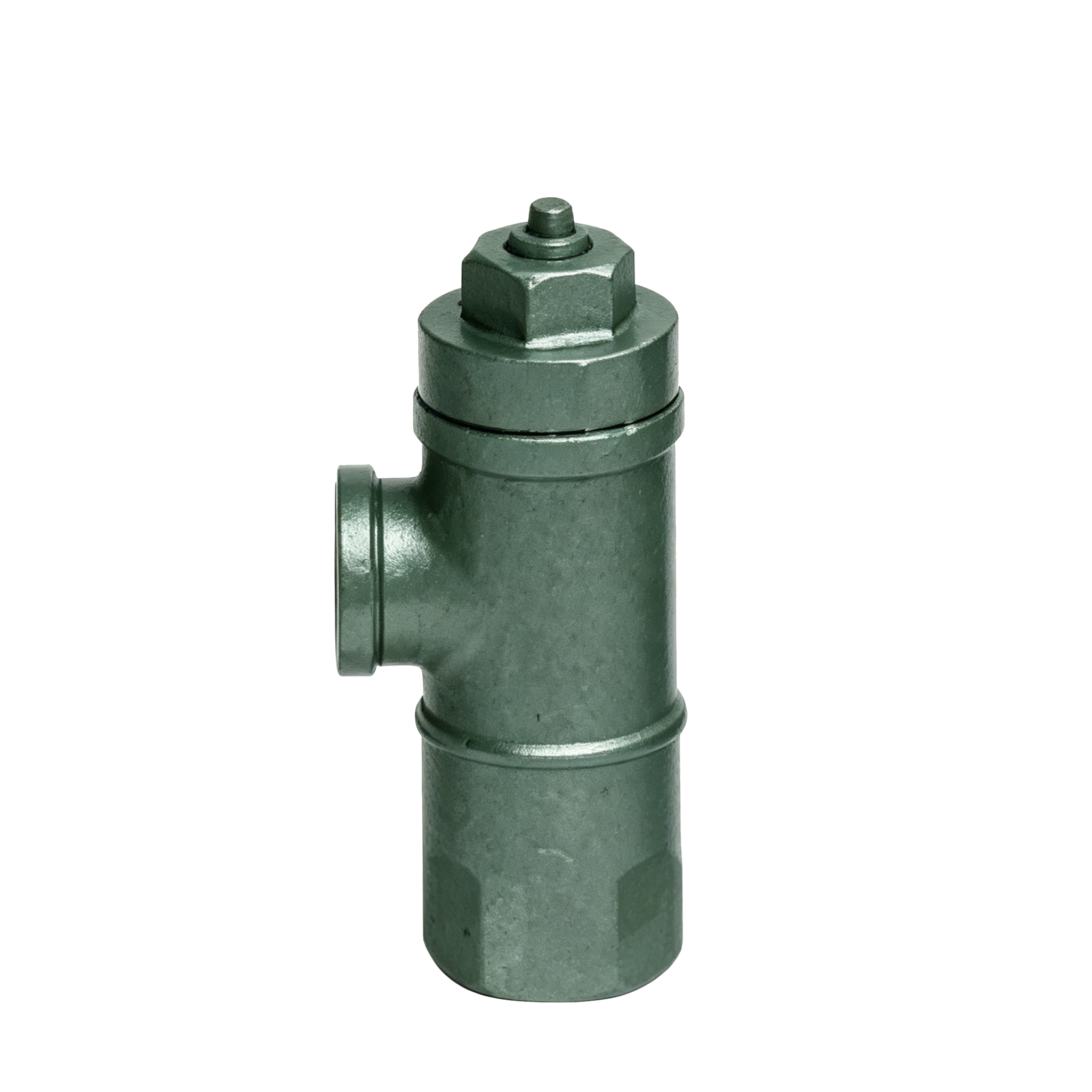

热静力波纹管式蒸汽疏水阀产品图

特点

1.纯热静力感温驱动，间歇排水节能阻汽：依靠凝结水温度变化驱动波纹管热胀冷缩，以介质温度为唯一判定基准。低温凝结水进入时波纹管收缩开启阀口排水；高温蒸汽靠近时波纹管受热膨胀推动阀瓣关闭止汽。排水温度可通过阀盖调节，实现过冷度控制。区别于浮球式依靠液位机械驱动的连续大排量排水方式，本阀为间歇式排放，排水温度低于饱和蒸汽温度，利用低温水封天然阻汽，漏汽率极低。

2.不锈钢波纹管一体化结构，无动密封易损件：波纹管兼具感温与驱动双重功能，无膜片、弹簧、填料函等动密封元件，杜绝外漏隐患。整体采用全不锈钢材质，耐腐蚀、耐冲蚀，结构紧凑、体积小巧，安装姿态不受限制，可水平或垂直任意角度安装。

3.排水温度可调，适应不同工艺需求：通过调节阀盖上的设定旋钮，可改变波纹管初始压缩量，实现排水温度（过冷度）的现场调节。用户可根据实际工艺要求设定排水温度范围（通常过冷度15℃~40℃可调），兼顾节能与工艺温度需求。

4.阀内始终存有水封，天然防漏汽：阀腔内部始终保持一定量的低温凝结水形成水封，当高温蒸汽接近阀口时，水封与波纹管联动确保阀瓣瞬时关闭，蒸汽泄漏量极低（漏汽率≤1%），显著优于圆盘式或浮球式疏水阀的密封性能。

5.抗水击、耐腐蚀，小排量工况长期稳定：全不锈钢波纹管具有良好的抗疲劳与耐腐蚀性能，可耐受一般水击冲击与冷凝水腐蚀。适用于小排量、低负荷、蒸汽压力稳定的伴热管线、蒸汽夹套、散热器及低温加热工况。区别于浮球式的大排量特性，本阀排量较小，不适于大流量高压差场合。

6.防冻性能优异，停机自动排空：设备停机降温后，阀内凝结水可通过开启排水口自然排空（或选配带排空功能型号），低温环境无积水冻裂风险。在间歇运行或季节性停运时无需特殊防冻措施，维护简便。

7.安装姿态不受限，适应狭小空间：无浮球杠杆等重力敏感机构，体积小巧轻便，可水平、垂直或任意角度安装，不受安装空间限制，尤其适用于管线密集、空间受限的安装现场。

8.无外部动力或仪表信号，纯机械自力式：完全依靠介质温度变化自力驱动，无需压缩空气、电源或压差信号，不受蒸汽压力波动影响。适用于无仪表气源、无供电条件的偏远或防爆场合。
